may Standrahmen SZ 210 für may SCHATTELLO

Dieser Standrahmen wir auftragsbezogen angefertigt. Durch die individuelle Höhe des Unterteils eignet sich der Standrahmen zum unsichtbaren Einbau in eine Terrasse. Der Standrahmen wird überall dort eingesetzt wo ein Betonfundament nicht möglich ist, jedoch der Schimständer nicht auf dem Belag stehen soll.

Der Standrahmen ist mit einem Klappscharnier ausgestattet. Dies erleichtert das Auf- u. Abbauen des Schirms und erlaubt die Durchführung von Elektroleitungen.

Zur Beschwerung verwenden Sie 1 Satz handelsübliche Betonplatten (4 Stück mit je 50 x 50 x 5 cm). Bei großen Schirmen oder hoher Windlast muss mehr Ballast verwendet werden. Bitte richten Sie sich nach der angegebenen Mindest-Ballast-Menge in der Größenübersicht



Auch ohne Klappscharnier unter Nr.: SZ208 erhältlich.

Details zum Standrahmen SZ 210 für Sonnenschirm SCHATTELLO

Rahmengröße: ca. 103 x 103 cm,

Gesamthöhe: wird auftragsbezogen angefertigt

Rahmenhöhe ca. 5 cm.

Hüsenoberteil abschraubbar, inkl. Winterabdeckung

Flanschplatte: ca. 16 x 17,5 cm

Stahl, feuerverzinkt

Gewicht: ca. 32 kg.



Passend für 1 Satz handelsübliche Betonplatten

(4 Stück je 50 x 50 x 5 cm)

Standrahmen sz210 für may schattello zubehör für sonnenschirme schirmständer zum einbau in eine terrasse

Unterteil-Höhe: min. 160 mm / max. 600 mm

= Unterkante Rahmen bis Oberkante Terrassenbelag



Bei Höhe-Unterteil kleiner als 160 mm bitte Sonderausführung SZ010 verwenden.

Bei Belegung mit 8 Betonplatten beachten:

Die unteren Platten können einfach eingelegt werden.

An den Platten der zweiten Lage müssen die inneren Ecken abgeschnitten werden. Bestellbar unter

Art.-Nr.: XZ49 (1 Satz Platten mit abgeschnittener Ecke) und

Art.-Nr.: XZ50 (1 Satz ganze Platten 50x50cm)

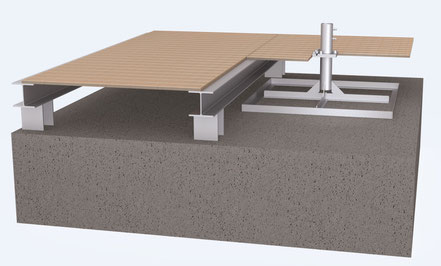

may standrahmen sz210 in eine terrasse eingebaut unsichtbares fundament

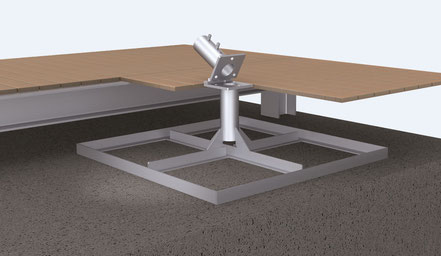

standrahmen may sz 210 für schattello als zubehör für einen großen sonnenschirm mit klappscharnier für elektrozuleitung

Montageanleitung zum Standrahmen

Download
SZ210 Montageanleitung.pdf
Adobe Acrobat Dokument 985.3 KB
