may SCHATTELLO | RUND | 3 m
Technische Daten

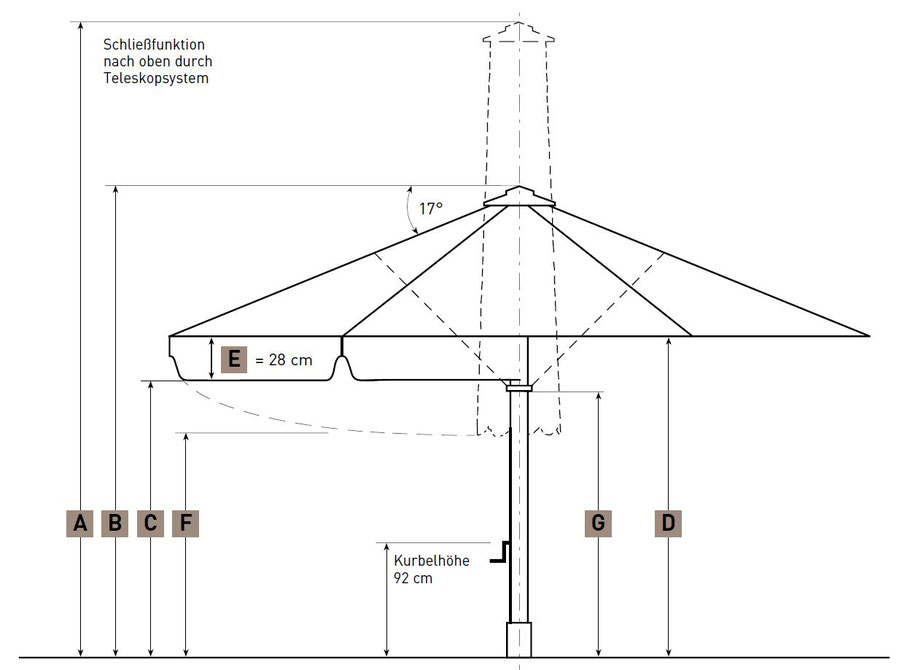

Technische Daten und Maße zum may Sonnenschirm SCHATTELLO 3m rund
|
|
Teilung |
8 |
Teiler |
|
|
Fläche ca. |
6,4 |
m² |
|
A |
Höhe geschlossen inkl. Kopf |
355 |
cm |
|
B |
Höhe aufgespannt inkl. Kopf |
304 |
cm |
|
C |
Durchgangshöhe geöffnet mit Volant |
212 |
cm |
|
D |
Durchgangshöhe geöffnet ohne Volant |
237 |
cm |
|
F |
Bodenfreiheit geschlossen |
193 |
cm |
|
G |
Höhe Verteilerflansch |
227 |
cm |
|
|
Gewicht ohne Verpackung (mit Acryl-Bespannung ohne Volant) |
26 |
cm |
|
|
Schirmmast-Durchmesser |
76 |
mm |
|
|
Verpackung (Kartonhülse ca. 444 cm lang, Durchmesser ca. 33 cm) |
17 |
kg |
|
|
Fundament mindestens (Länge x Breite x Tiefe) |
50 x 50 x 50 |
cm |
|
|
Mindest-Ballast (Anzahl Lagen Betonplatten) |
224 |
kg (2) |
Alle Angaben freibleibend. Irrtümer und technische Änderungen vorbehalten. Maßtoleranz +/- 5%.
Alle Höhenangaben beziehen sich auf Schirme mit MayTex-Acryl-Bespannung, die in einer Ankerhülse SZ 118, SZ146 oder SZ 150 aufgestellt werden. Maßänderungen für andere Befestigungselemente auf Anfrage.
