may ALBATROS | QUADRAT | 6 x 6 m als 8-Teiler

💡 Technische Daten

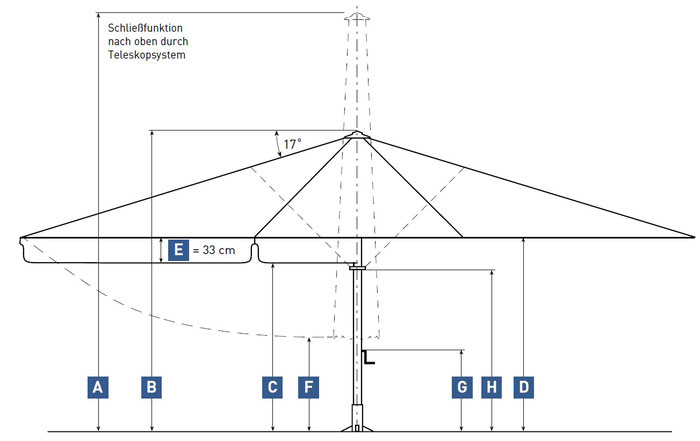

may Sonnenschirm ALBATROS bei FINK Sonnenschirme technische Daten und Größen zum Großschirm may albatros



Technische Daten und Maße zum may Sonnenschirm  ALBATROS 6 x 6 m  quadratisch als 8-teiler

  Teilung 8-Teiler
  Fläche ca. 36 m²
A Höhe geschlossen inkl. Kopf

514 cm

B Höhe aufgespannt inkl. Kopf

342 cm

C Durchgangshöhe mit Volant

214 cm

D Durchgangshöhe ohne Volant (untere Speichenkante)

242 cm

F Bodenfreiheit (untere Speichenkante)

75 cm

G Kurbelhöhe

92 cm

H Höhe Verteilerflansch 242 cm
  Verlängerte Stahlkernverstärkung integriert
  Gewicht ohne Verpackung (mit Acryl-Bespannung ohne Volant)

105 kg

  Schirmmast-Durchmesser (Wanddicke 5mm) 100 mm
  Verpackung (Kartonhülse ca. 530 cm lang, Durchmesser ca. 45 cm) ca. 36 kg
  Fundament mindestens (Länge/Breite/Tiefe) 80 x 80 x 60 cm
  Mindest-Ballast (Anzahl Lagen Betonplatten) 10x = ca. 1.120 kg

Alle Angaben freibleibend. Irrtümer und technische Änderungen vorbehalten. Maßtoleranz +/- 5%.

Alle Höhenangaben beziehen sich auf Schirme mit MayTex-Acryl-Bespannung, die in einer Ankerhülse AZ 120 aufgestellt werden. Maßänderungen für andere Befestigungselemente auf Anfrage.
