may ALBATROS | RECHTECK | 5,5 x 6 m

💡 Technische Daten

may Sonnenschirm ALBATROS bei FINK Sonnenschirme technische Daten und Größen zum Großschirm may albatros

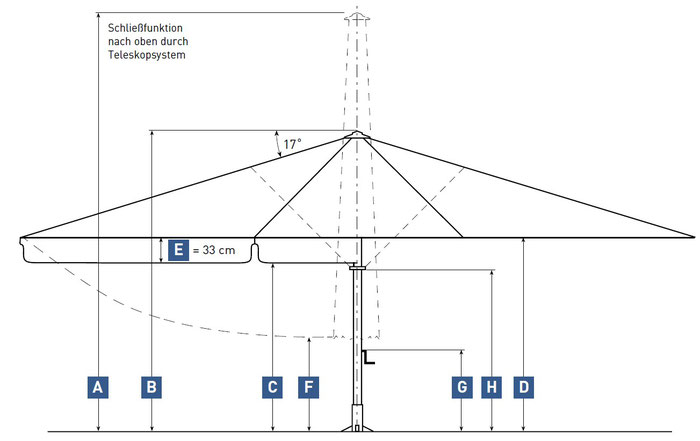

Technische Daten und Maße zum may Sonnenschirm  ALBATROS  5,5 x 6 m rechteckig

  Teilung 12-Teiler
  Fläche ca. 33 m²
A Höhe geschlossen inkl. Kopf

507 cm

B Höhe aufgespannt inkl. Kopf

334 cm

C Durchgangshöhe mit Volant

214 cm

D Durchgangshöhe ohne Volant (untere Speichenkante)

242 cm

F Bodenfreiheit (untere Speichenkante)

93 cm

G Kurbelhöhe

92 cm

H Höhe Verteilerflansch 242 cm
  Verlängerte Stahlkernverstärkung optional
  Gewicht ohne Verpackung (mit Acryl-Bespannung ohne Volant)

124 kg

  Schirmmast-Durchmesser (Wanddicke 5mm) 100 mm
  Verpackung (Kartonhülse ca. 530 cm lang, Durchmesser ca. 45 cm) ca. 39 kg
  Fundament mindestens (Länge/Breite/Tiefe) 80 x 80 x 60 cm
  Mindest-Ballast (Anzahl Lagen Betonplatten) 10x = ca. 1.120 kg

Alle Angaben freibleibend. Irrtümer und technische Änderungen vorbehalten. Maßtoleranz +/- 5%.

Alle Höhenangaben beziehen sich auf Schirme mit MayTex-Acryl-Bespannung, die in einer Ankerhülse AZ 120 aufgestellt werden. Maßänderungen für andere Befestigungselemente auf Anfrage.
